Осевые оконные вентиляторы ВО-380В
Вентиляторы этой серии предназначены для вентиляции малых и средних производственных и сельскохозяйственных помещений со средней степенью запыленности.

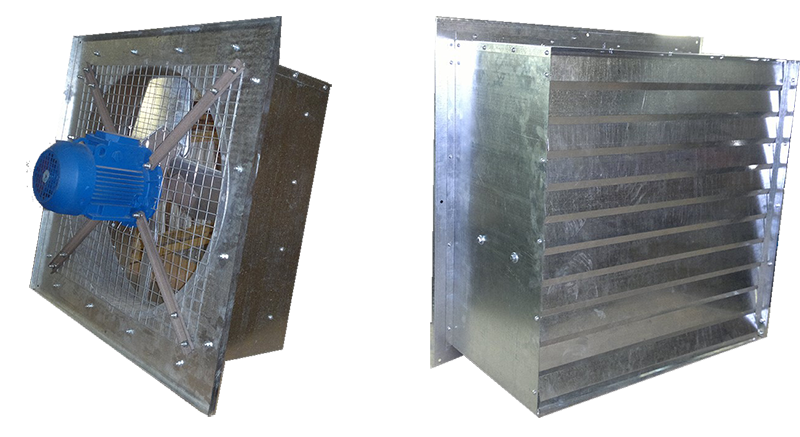

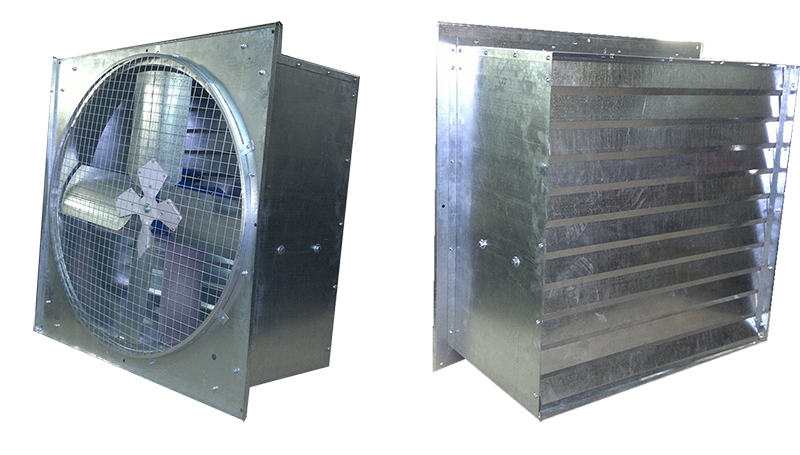

Данная серия вентиляторов имеет квадратный корпус, изготовленный из оцинкованной стали или стали с полимерным покрытием. Вентиляторы монтируются в стенные или оконные проемы. В комплект входят гравитационные жалюзи для предотвращения утечки теплого воздуха из помещения в отключенном состоянии. Лопасти рабочего колеса изготовлены из оцинкованной стали или композитных материалов с алюминевой ступицей с возможностью поворота лопастей вокруг оси на 360о. Вентиляторы в данной комплектации обеспечивают многолетнюю работу в агрессивной среде.
Разработаны и выпущены в серию новые осевые вентиляторы ВО-4,0Ф и ВО-4,5Ф которые изготавливается в реверсном исполнении. Для этого в коробе с жалюзи устанавливается рычаг принудительной фиксации жалюзи, шестилопастное рабочее колесо, которое при работе в прямом и обратном направлении не теряет производительность.
Дополнительное оборудование:
* Гравитационные жалюзи
* Автоматический выключатель
Технические характеристики:
| Тип вентилятора |
Подача воздуха, м3/ч |
Уровень шума, дБ |
Мощность электро-двигателя, Вт |
Питание |
Частота вращения, об/мин |
Степень защиты |
Масса, кг |
| ВО-2,5 | 950 | 60 | 60/90 | ~380В,50Гц | 1500 | IP 54 | 6 |
| ВО-3,0 | 1800 | 60 | 60/90 | ~380В,50Гц | 1500 | IP 54 | 7,5 |
| ВО-3,15 | 2600 | 62 | 60/90 | ~380В,50Гц | 1500 | IP 54 | 8 |
| ВО-3,5 | 3000 | 64 | 60/90 | ~380В,50Гц | 1500 | IP 54 | 8,5 |
| ВО-4,0 | 5200 | 61 | 250 | ~380В,50Гц | 1500 | IP 54 | 11 |
| ВО-4,5 | 5700 | 64 | 250 | ~380В,50Гц | 1500 | IP 54 | 13,0 |
| ВО-5,0 | 6500 | 75 | 370 | ~380В,50Гц | 1000 | IP 55 | 25 |
| ВОр-5,0 | 6700 | 75 | 370 | ~380В,50Гц | 1000 | IP 55 | 27 |
| ВО-5,6(АИРП) | 8000 | 75 | 370 | ~380В,50Гц | 1000 | IP 55 | 25 |
| ВО-5,6(АИР) | 8000 | 75 | 370 | ~380В,50Гц | 1000 | IP 54 | 26 |
| ВО-5,6 | 10500 | 75 |
750 |
~380В,50Гц | 1500 | IP 54 | 26 |
| ВОр-5,6 | 9000 | 75 | 370 | ~380В,50Гц | 1000 | IP 55 | 32 |
| ВО-6,3 | 9700 | 76 | 370 | ~380В,50Гц | 1000 | IP 55 | 28 |
| ВОр-6,3 | 10000 | 76 | 370 | ~380В,50Гц | 1000 | IP 55 | 34 |
| ВО-7,1 | 11000 | 77 | 370 | ~380В,50Гц | 1000 | IP 55 | 32 |
| ВОр-7,1 | 11500 | 77 | 750/1100 | ~380В,50Гц | 1000 | IP 55 | 36 |
| ВО-8,0 | 20000 | 78 | 750 | ~380В,50Гц | 1000 | IP 54 | 46 |
| ВО-8,0 | 20000 | 78 | 1100 | ~380В,50Гц | 1000 | IP 54 | 48 |
| ВО-12,0 | 40000 | 72 | 1500 | ~380В,50Гц | 1500 | IP 54 | 110 |
| ВО-14,0 | 60000 | 80 | 2200 | ~380В,50Гц | 1500 | IP 54 | 120 |
Габаритные размеры,мм:
|
Тип Вентилятора | A | B | C | D |
|---|---|---|---|---|---|
| ВО-2,5 | 300 | 180 | 305 | 330 | |
| ВО-3,0М | 350 | 180 | 365 | 430 | |
| ВО-3,15 | 350 | 180 | 365 | 430 | |
| ВО-3,5M | 340 | 180 | 420 | 485 | |
| ВО-4,0 | 365 | 180 | 472 | 540 | |
| ВО-4,5 | 365 | 180 | 472 | 605 | |
| ВО-5,0; 5,6 | 475 | 180 | 620 | 740 | |
| ВО-500P | 415 | 120 | 620 | 740 | |
| ВО-550P | 410 | 275 | 620 | 740 | |
| ВО-6,3 | 475 | 180 | 750 | 940 | |
| ВО-630P | 415 | 120 | 750 | 940 | |
| ВО-7,1 | 475 | 180 | 750 | 940 | |
| ВО-8,0 | 425 | 830 | 940 | ||
|
ВО-12,0 | 470 | 1380 | ||
| ВО-14,0 | 470 | 1575 |
Рабочие характеристики:
Вентиляторы по заявке могут комплектоваться реверсивным стартером.
CAMS STARTER модели QS5-15N предназначен для прямого и обратного пуска или остановки 3-х фазных асинхронных электродвигателей и двигателей с внешним ротором с напряжением питания до 500В мощностью до 4кВт, частоте 50-60 Гц.
Реверсирование осуществляется путем переключения фаз питания.
Этот прибор не имеет каких либо защитных приспособлений. Поэтому он должен использоваться в комплекте с другим защитным оборудованием.
При монтаже корпус прибора должен обязательно заземлен.
Для обеспечения надежного контакта между пластинами стартера и во избежании «потери фаз» рукоятку переключения необходимо жестко ориентировать в крайних положениях и в положении «0».
