Фанкойлы

Реализуем фанкойлы для вентиляции, с доставкой и установкой по Нижнему Новгороду, есть монтаж с последующим техническим обслуживанием. В каталоге фанкойлов представлены модели типа ФПН, ФКС и ФКН.


Что такое фанкойлы


Системы кондиционирования не ограничиваются только стандартными бытовыми моделями или сплит-системами. К ним относится и система чиллер-фанкойл, которая может использоваться для промышленных объектов, больших частных домов, торговых центров и административных зданий.

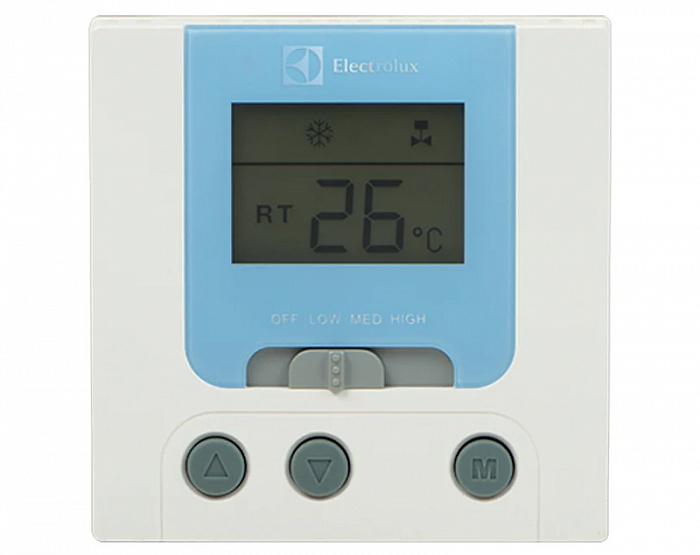

Фанкойл считается основным элементом полноценной системы кондиционирования. Это устройство, которое отвечает за непосредственный нагрев или охлаждение воздуха в помещении, состоящее из двух частей — вентилятора и теплообменника (на английском fan и coll соответственно, от чего образовано название). Современные модели поставляются с фильтром очистки воздуха и с пультом дистанционного управления.


Область применения


Чаще всего используются промышленные виды фанкойлов. Это оборудование обеспечивает быстрое и стабильное охлаждение воздуха до определенных температурных показателей. Оно интегрируется в системы кондиционирования общественных и промышленных зданий.

Также фанкойл можно подключить к приточной вентиляции и он будет не только охлаждать воздух, но и смешивать его со свежим.


Типы фанкойлов


Каталог фанкойлов включает в себя разные типы и модели устройств. Так, они делятся по типу монтажа на напольные, настенные и потолочные, а также универсальные, которые можно зафиксировать и на потолок, и на стену. Кроме того, различают корпусные и бескорпусные модели.

При выборе можно подобрать фанкойл, исходя из особенностей конструкции и характеристик:

  • Двухтрубные. Один теплообменник комплектуется двумя трубами, по одной из которых вода подается внутрь, а по другой — отходит. Такие модели работают только на охлаждение.
  • Четырехтрубные. В этом случае в конструкции предусмотрено два теплообменника, от каждого из которых отходит по две трубы. Соответственно, в одном циркулирует холодная вода, а в другом — горячая, и техника может работать на охлаждение или нагрев.
  • Канальные. Применяются в торговых центрах и офисных помещениях (чаще всего). Могут монтироваться как за подвесным потолком, так и за фальшстенами. Могут работать не только на подачу охлажденного воздуха, но и на его очистку.
  • Кассетные. Рассчитаны на монтаж в подвесные потолки, выпускаются 2- и 4-трубными, чаще всего бескорпусными, но с декоративной панелью, на которой расположены жалюзи. Такие модели считаются малошумными и обеспечивают эффективное распространение охлажденного воздуха по всему помещению.


Принцип работы


Фанкойлы устроены таким образом, что вентилятор в конструкции забирает воздух из помещения и направляет его в теплообменник, куда тем временем подается горячая или холодная вода (в зависимости от того, работает прибор на обогрев или охлаждение). Вода в трубах либо отдает свое тепло воздуху, либо забирает его, после чего воздушные массы снова подаются в помещение, но уже достигнув нужной температуры. При охлаждении на теплообменнике возникает конденсат, который специальным насосом отправляется в канализацию.

Условия эксплуатации


Ключевые требования к эксплуатации фанкойлов заключаются в том, что техника может работать только при плюсовой температуре (от +1 до +40 градусов Цельсия). Содержание взвешенных примесей в воздухе (пыли и твердых веществ) не должно превышать 10 мг/м3. Влажность допускается до 80%, а капельной влаги и химических агрессивных веществ (в том числе вызывающих коррозию) в воздухе быть не должно.

Поставляемые нами фанкойлы имеют степень защиты оболочки IP44 и предназначены для эксплуатации в помещениях класса взрывоопасной зоны ВIб, BIII, BIV, Г, Д (ФЗ №123 от 22.07.2008 ст. 26 и 27, НПБ 105-03, ПУЭ, раздел 7. Допускается заполнять систему очищенной водой по ГОСТ 20995-75 или этиленгликолем или пропиленгликолем, но при этом все тепловые характеристики изменятся в меньшую сторону.

Преимущества и недостатки


Фанкойл — это внутренний теплообменник, обдуваемый вентилятором, который соединен трубопроводом с чиллером, внешним системным блоком.

Ключевыми преимуществами такой конструкции считаются:

  • масштабируемость: к мощному чиллеру легко можно присоединить несколько фанкойлов;
  • эстетичность, сохранность отделки фасада за счет того, что наружный блок можно вынести в отдельное техническое помещение или на крышу;
  • универсальность, возможность регулировать температуру теплоносителя (а значит, и температуру воздуха) в каждом помещении, где установлен отдельный фанкойл;
  • безопасность — за счет того, что хладагент жидкий, а не газообразный.


Отличия от кондиционеров


В отличие от стандартных сплит-систем, в фанкойле работает не газообразный хладагент (фреон), а жидкость (незамерзающий этиленгликоль в водном растворе или просто вода). Это делает такую технику более безопасной. Однако нужно учесть, что фанкойлы более громоздкие и габаритные, а также не снабжаются системой очистки воздуха (фильтрации).

О системе чиллер-фанкойл


Фанкойл работает в паре с чиллером, который может быть с водяным или воздушным охлаждением, а также с возможностью нагрева (реверсивные) или без нее. Наиболее распространены парокомпрессионные чиллеры, по принципу работы похожие на кондиционер, но только внутри устройства проходит вода, а не воздух. Также бывают абсорбционные устройства, работающие на смеси воды и бромида лития.

Чиллеры работают следующим образом:

  • давление хладагента (газообразного фреона) повышается компрессором;
  • хладагент поступает в в конденсатор;
  • в испарителе он забирает тепло у воды и снова становится газообразным;
  • охлажденная в испарителе вода отправляется в фанкойл.


Особенности монтажа

Место для установки элементов системы чиллер-фанкойл подбирается с учетом габаритов и веса компонентов. Вначале монтируется основание (крепежная рама), причем таким образом, чтобы можно было свободно подойти для обслуживания, потом устанавливаются антивибрационные опоры. После этого монтируют агрегаты в корпусах и выполняют монтаж гидравлического контура (подключение трубопроводов). После этого подключают и настраивают электрические схемы и тестируют работу устройства.
