Вентилятор радиальный низкого давления

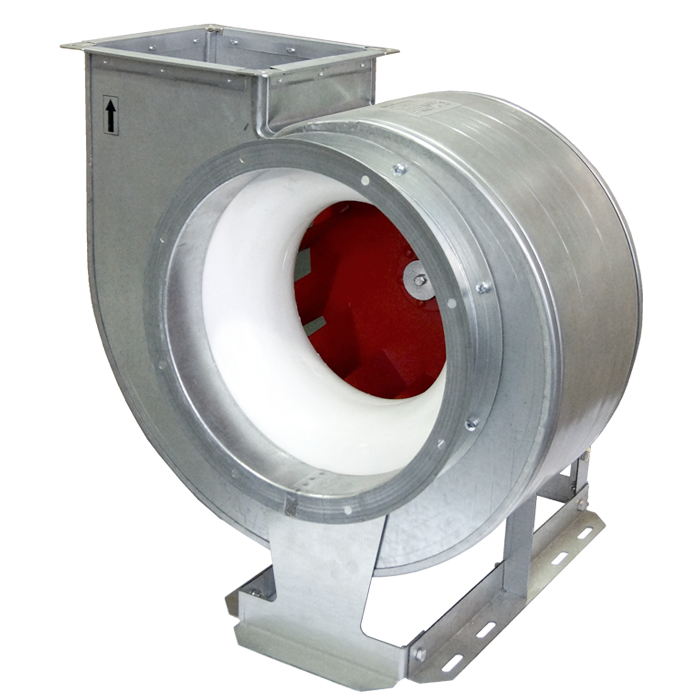

Радиальные вентиляторы ВЦ 4-70 "Улитка"

Радиальные вентиляторы ВЦ 4-70 эксплуатируются в местных и общеобменных вентиляционных системах на промышленных и полупромышленных площадях, в административных и общественных зданиях, и др. Вентиляторы данного типа развивают низкое давление и предназначены для одностороннего всасывания газовоздушных масс.

Предельная концентрация сухой пыли и взвешенных частиц в рабочем воздухе составляет 100 мг/м.куб. При этом в воздушном потоке не должно быть химически агрессивных по отношению к металлам включений, абразива, волокон и липкой пыли. Наибольшая рабочая температура воздушного или газового потока, которые проходят через вентилятор ВЦ 4-70, не должна превышать +80С для вентиляторов общего назначения и +200С для теплостойких агрегатов.

Вентилятор ВЦ 4-70 - конструктивные особенности

Вентилятор ВЦ 4-70 состоит из сварного постамента-рамы, спиралевидной корпусной детали, рабочей крыльчатки и приводной части.

Посредством сварного постамента вентилятор монтируется на фундаменте или перекрытии. Чтобы минимизировать вибрации и шумы от работающего привода и вращающегося колеса, при монтаже рекомендуется использовать виброизолирующие опоры (пружинные или резиновые).

Корпус на раме может размещаться под различным углом к горизонту (шаг проворота составляет 45 градусов), благодаря чему вентилятор радиальный ВЦ 4-70 можно выставить максимально удобно по отношению к воздуховоду. Забор рабочей среды происходит через цилиндрический патрубок, расположенный соосно рабочей крыльчатке. Выброс рабочей среды осуществляется через прямоугольный патрубок, расположенный по касательной к корпусу. При подсоединении вентилятора ВЦ 4-70 к воздуховодам можно применять гибкие вставки.

Рабочее колесо смонтировано внутри спиралевидного корпуса, лопатки отогнуты в обратную вращению сторону.

Привод на базе асинхронного двигателя может располагаться на оси рабочего колеса либо на раме, в этом случае вращающий момент передается через клиноременную передачу. В зависимости от взаимного расположения привода и рабочей крыльчатки различаются вентиляторы радиальные ВЦ 4-70 левой и правой компоновки.

Радиальные вентиляторы ВЦ 4-70 - условия эксплуатации

Радиальные вентиляторы ВЦ 4-70 рассчитаны на долговременную безотказную работу в климатических условиях У и Т при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. При условии защиты оборудования от атмосферных осадков и прямого солнечного излучения допускается монтировать агрегат по категории размещения 1.

Вентиляторы радиальные ВЦ 4-70 выпускаются в 10-ти типовых размерах. Базовый вариант – общепромышленного назначения из конструкционной «черной» стали. Для специальных условий эксплуатации заводом-изготовителем производятся вентиляторы радиальные ВЦ 4-70 в теплостойком исполнении (температура рабочей среды может достигать +200°С), коррозионностойком, взрывозащищенном или комбинации перечисленных вариантов.

Поставляемая ООО «Промышленная вентиляция» продукция подходит для использования как в помещении, так и на открытом воздухе. Специалисты компании подберут для заказчиков наиболее подходящие по производительности модели пылевых вентиляторов и проконсультируют по всем вопросам, связанным с их монтажом и эксплуатацией.
