Вентиляторы осевые реверсивные (ОВР)

Вентилятор реверсивный ОВР - 8,0
Вентилятор реверсивный ОВР - 8,0
Вентилятор реверсивный ОВР - 7,1
Вентилятор реверсивный ОВР - 7,1
Вентилятор реверсивный ОВР - 6,3
Вентилятор реверсивный ОВР - 6,3
Вентилятор реверсивный ОВР - 5,6
Вентилятор реверсивный ОВР - 5,6
Вентилятор реверсивный ОВР - 5,0
Вентилятор реверсивный ОВР - 5,0
Вентилятор реверсивный ОВР - 4,5
Вентилятор реверсивный ОВР - 4,5
Вентилятор реверсивный ОВР - 4,0
Вентилятор реверсивный ОВР - 4,0
Вентилятор реверсивный ОВР - 3,15
Вентилятор реверсивный ОВР - 3,15
Вентилятор реверсивный ОВР - 2,5
Вентилятор реверсивный ОВР - 2,5

Вентиляторы данной серии применяются для перемещения воздуха в прямом и обратном направлении посредством изменения направления вращения рабочего колеса.

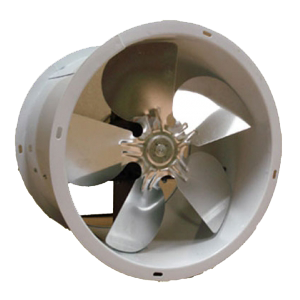

Вентиляторы выполнены в цилиндричесом корпусе из оцинкованной стали с фланцами с обеих сторон и отверстиями для крепления к круглым воздуховодам. Вентиляторы могут комплектоваться основанием для монтажа на плоских поверхностях и защитной решеткой со стороны рабочего колеса. Производительность вентилятора практически одинакова в обоих направлениях.

Осевые вентиляторы ВО-5,0; ВО-5,6; ВО-6,3; ВО-7,1 и ВО-8,0 при необходимиости изготавливаем в реверсном исполнении, для этого в коробе с жалюзи устанавливается рычаг принудительной фиксации жалюзи, восьмилопастное колесо (которое при работе в прямом и обратном направлении не теряет производительность) и дополнительно приобретается переключатель фаз питания GAMS STARTER.

Технические характеристики

Тип вентилятора


Подача воздуха,
м3/ч

Уровень шума,
дБ

Мощность электро-двигателя,
Вт

Питание

Частота
вращения, об/мин

Степень защиты

Масса,
кг

ОВР-2,5

950

60

60/90

~380В,50Гц

1500

IP 54

5

ОВР-3,15

2500

68

60/90

~380В,50Гц

1500

IP 54

9

ОВР-4,0

5400

74

250

~380В,50Гц

1500

IP 55

12

ОВР-4,5

6000

74

250

~380В,50Гц

1500

IP 55

14

ОВР-5,0

7000

74

370

~380В,50Гц

1000

IP 55

26

ОВР-5,0

9500

78

750

~380В,50Гц

1500

IP 55

28

ОВР-5,6-1

9000

75

370

~380В,50Гц

1000

IP 55

28

ОВР-5,6-2

11000

80

750

~380В,50Гц

1500

IP 55

28

ОВР-5,6-3

11500

80

1100

~380В,50Гц

1500

IP 55

32

ОВР-6,3

9500

77

370

~380В,50Гц

1000

IP 55

32

ОВР-6,3-1

9500

79

750

~380В,50Гц

1000

IP 55

32

ОВР-6,3-2

12500

80

1100

~380В,50Гц

1500

IP 55

34

ОВР-6,3-3

13000

80

1500

~380В,50Гц

1500

IP 55

36

ОВР-7,1

11500

77

750

~380В,50Гц

1000

IP 55

35

ОВР-7,1 -2

13500

80

1100

~380В,50Гц

1000

IP 55

38

ОВР-8,0

21500

80

1100

~380В,50Гц

1000

IP 55

46


Габаритные размеры

ovr_dims_new.gif Тип Вентилятора A B C
OВР-2,5 304 260 240
ОВР-3,15 362 325 300
ОВР-4,0 444 405 310
ОВР-4,5 500 460 310
ОВР-5,0 555 515 355
ОВР-5,6 615 575 355
ОВР-6,3 685 645 415
ОВР-7,1 770 730 355
ОВР-8,0 860 820 500

Рабочие характеристики:




Реверсивный стартер

CAMS STARTER модели QS5-15N предназначен для прямого и обратного пуска или остановки 3-х фазных асинхронных электродвигателей и двигателей с внешним ротором с напряжением питания до 500В мощностью до 4кВт, частоте 50-60 Гц.

Реверсирование осуществляется путем переключения фаз питания.

Этот прибор не имеет каких либо защитных приспособлений. Поэтому он должен использоваться в комплекте с другим защитным оборудованием.

При монтаже корпус прибора должен обязательно заземлен.

Для обеспечения надежного контакта между пластинами стартера и во избежании «потери фаз» рукоятку переключения необходимо жестко ориентировать в крайних положениях и в положении «0».

Вентиляторы осевые реверсивные низкого давления ВО-Р-5.6; ВО-Р-7.1 изготавливаются из листовой оцинкованной стали и оснащены гравитационными жалюзи. Комплектуются двигателями с повышенной степенью скольжения, что позволяет использовать вентиляторы в системе автоматического управления (САУ) «Климат-Т-МП» с регулированием по заданной программе от 3 до 10 уровня, обеспечивая скорость вращения рабочего колеса в диапазоне от 70 В до 220 В и производительность от 400 до 8000 м3/ч (для ВО-Р-5.6) и от 650 до 11000 м3/ч (для ВО-Р-7.1).

Используя эти технические характеристики, в полном соответствии с заданной по технологии программой, САУ регулирует температуру, объём воздуха и скорость его потока в производственном помещении в зависимости от температуры наружного воздуха, возраста животных (птицы) и ежедневного прироста их живой массы.

Зависимость производительности вентиляторов ВО-Р-5.6 от изменения напряжения:

Напряжение*

В

70

80

90

100

110

120

140

170-220

Производительность

м3

400

950

1500

2500

3800

5200

6700

7000-8000

Потребляемая мощность

Вт

200

240

260

280

290

300

310

320-370

Уровень регулирования

САУ «Климат-Т-МП»

%

3

36

4

39

5

42

6

44

7

47

8

50

9

55

10

64-99


Зависимость производительности вентиляторов

ВО-Р-7.1 от изменения напряжения:

Напряжение*

В

70

80

90

100

110

120

140

170-220

Производительность

м3

650

1500

2350

3750

5000

6400

8750

10000 –11000

Потребляемая мощность

Вт

240

270

300

330

340

350

360

365-370

Уровень регулирования

САУ «Климат-Т-МП»

%

3

36

4

39

5

42

6

44

7

47

8

50

9

55

10

64-99


Технические характеристики вентиляторов

ВО-5.6; ВО-Р-5.6; ВО-7.1; ВО-Р-7.1:

*–Измерение напряжения производится цифровым вольтметром на активной нагрузке (не менее 100Вт) при отключенных вентиляторах.

Наименование показателей

ВО –5,6

ВО-Р-5,6

ВО –7,1

ВО-Р-7,1

Производительность, м3

8000

8000

11000

11000

Масса кг, не более

28

30

36

38

Двигатель мощность, кВт

0,37

0,37

0,37

0,37

Частота вращения колеса, об/мин

940

940

940

940

Диаметр рабочего колеса, мм.

560

560

710

710

Кол-во лопастей рабочего колеса, шт

4

8

4

8

Жалюзи

Без фиксации

С фиксацией

Без фиксации

С фиксацией

Габаритные размеры, мм.

730х730х500

730х730х500

950х950х500

950х950х500
